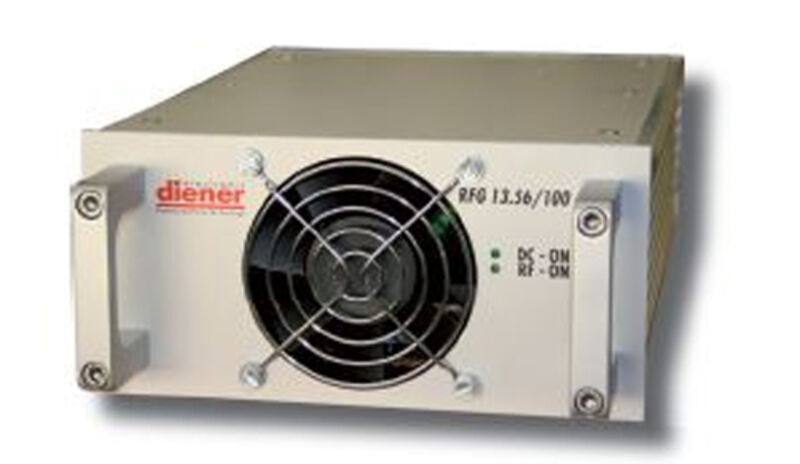

Vue de Face

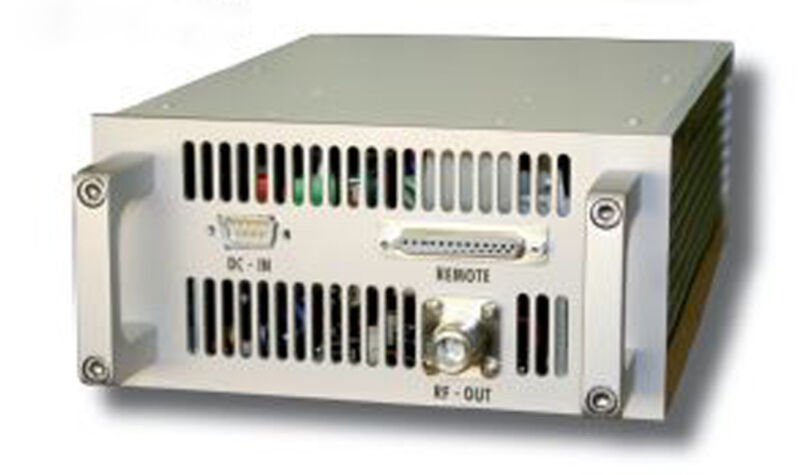

Vue de l'Arrière

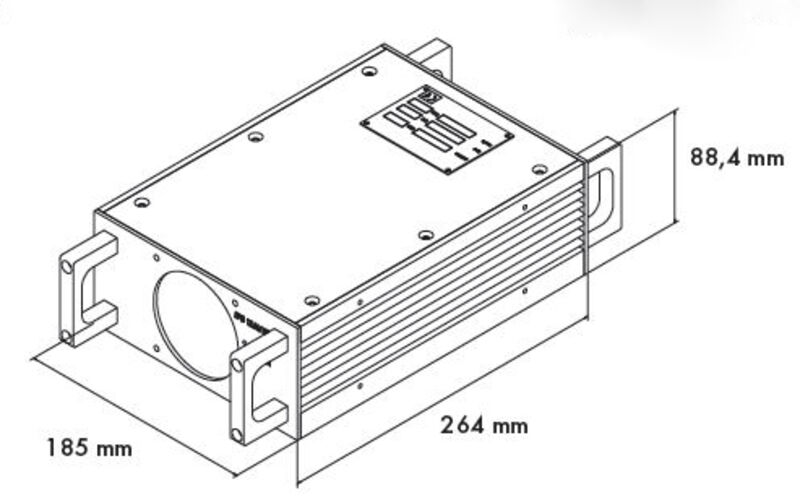

Générateur
Générateur RF 100

Générateurs RF

Domaines d‘application:

  • Plasma basse pression
  • Chauffage RF

Générateur RF 13.56 MHz, 100 W

  • Puissance RF nominale en sortie : 100 watts
  • Fréquence: 13.560 MHz ± 100 ppm
  • Puissance RF de sortie ajustable de : 0 à 100 watts, en continue
  • Générateur peut être pulsé avec une durée minimale de pulse: 5µs
  • Impédance: 50 Ohms
  • Stabilité RF: inférieure à 5% (dépend du système d’accord utilisé)
  • Système de protection en cas de mauvais accord d’impédance (depuis circuit ouvert jusqu’au court-circuit)
  • Décalage d’accord sans réduction de puissance: ROS = 1.2 (Rapport d’Onde Stationnaire)
  • RF commutable en pleine charge
  • Alimentation secteur 88 - 264 V AC/47 - 63 Hz (en liaison avec alimentation externe)
  • Consommation: max. 220 watts
  • Contrôle à distance : - RF On/Off - Paramètres de performance  RF (0...10 V = 0 ... 100 %)
  • Sortie RF: Prise N

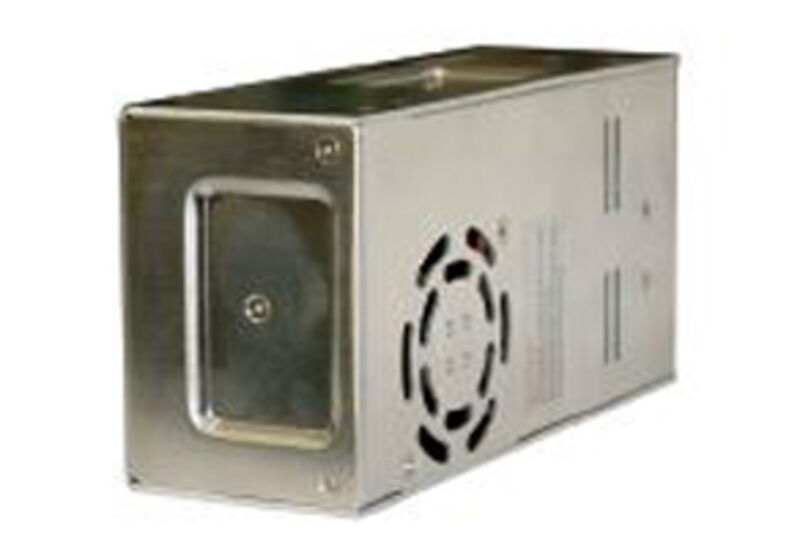

  • Alimentation: Module d’alimentation externe
  • Poids: approx. 6.5 kg (générateur) plus 1.0 kg (adaptateur)

N’hésitez pas à nous contacter pour des conseils techniques sur ce système.
