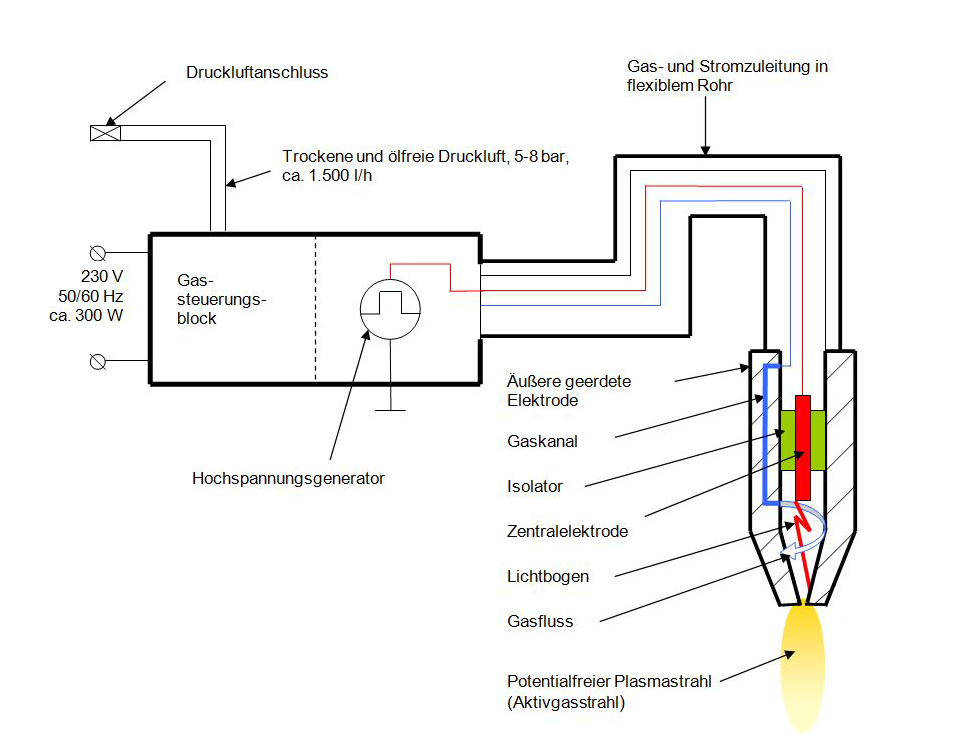

Le système se compose de trois éléments:

1. Unité d'alimentation

• Alimentation par le réseau électrique
• Ligne de gaz de précédé et de refroidissement - Connexion
• Générateur haute-tension
• Système de mesure courant
• Système de contrôle de gaz
• Panel de contrôle (En face avant de l’unité d’alimentation)

2. Flexible d’alimentation en gaz et d'électricité allant de l’unité d’alimentation à la buse (« Stylo ») plasma. 3. Buse plasma dans laquelle le plasma est généré: électrode centrale, électrode concentrique et isolant forment la zone de décharge.

• Le générateur de haute tension convertit la tension du réseau en haute tension (plus de 10 kV), condition nécessaire à l'établissement  de la décharge électrique.
• La tension d'alimentation et le gaz de procédé sont fournis dans la zone de décharge via le flexible d'alimentation.
• Le flux d'air transporte les espèces actives formées par ou dans l'arc électrique (ions(+), électrons (-), radicaux (*)) de la zone de décharge - genèse du Jet plasma (en extinction) en sortie de buse.
• Grâce à un design de buse spécifique, l'écoulement de gaz actif se concentre (est focalisé) sur la pièce à traiter.

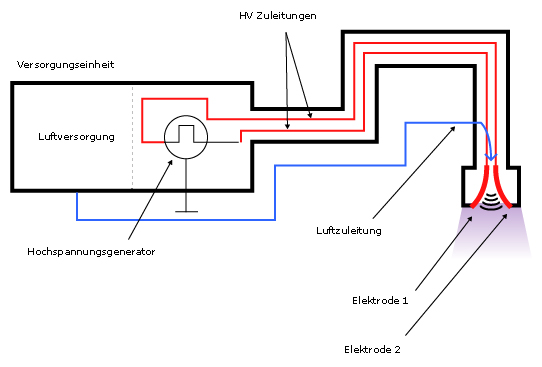

Le système se compose de trois éléments:

1. Unité d'alimentation

• Alimentation par le réseau électrique
• Générateur haute-tension
• Ensemble de contrôle (contrôlé par microcontrôleurs)
• Panel de contrôle en face avant.
• Alimentation en air

2. Flexible d’alimentation en air et d'électricité allant de l’unité d’alimentation au générateur (buse) plasma. 3. Générateur plasma.

Deux électrodes forment la zone de décharge

• Le générateur de haute tension délivre une tension de plus de 10 kV, laquelle est nécessaire à l'établissement de la décharge électrique.
• La tension d'alimentation est fournie dans la zone de décharge via le flexible d'alimentation.
• Le flux d'air déporte l’arc électrique de sa zone d’ignition ou les électrodes sont rapprochées l’une de l’autre (d’où la dénomination d’Arc Glissant).
• L’arc électrique vient directement en contact avec la surface du matériau traité.

Attention Danger ! Haute tension ! Ne jamais toucher l’arc électrique ou les électrodes – Danger de mort !
